水电改造是我们装修重要的项目，所以在装修的时候就需要严格把关水电施工，其安全方便和居住舒适度有很大关系。有很多人都看不懂水电安装图，接下来，就由家空间小编为大家带来水电安装图的相关内容介绍，一起来了解一下吧，希望对您的装修水电改造能提供参考。

水电安装图说明

一、定位：首先，根据您对电路的定位用电，例如，在哪里切换、哪里有一个有灯等的插座、，电工将根据您的要求定位。

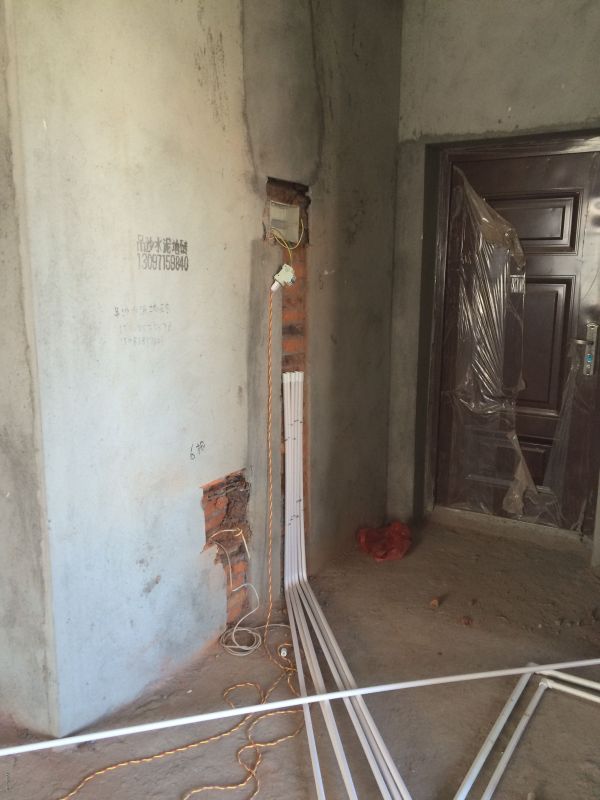

二、插槽：定位完成后，电工根据定位和电路方向打开接线槽。电路插槽非常特殊，应该是水平和垂直的。但是，标准做法是不允许打开水平槽，因为它会影响墙的承载能力。

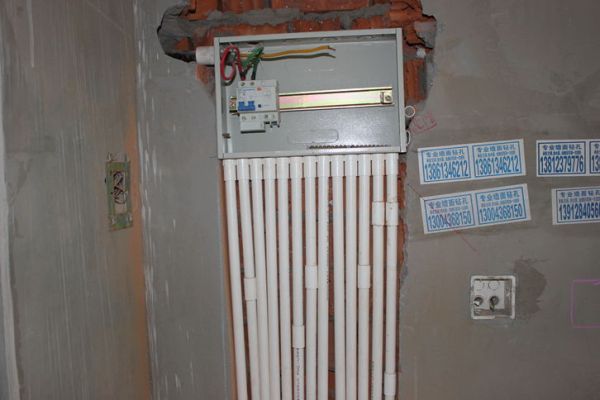

三、接线：接线一般埋在一条线上。有两种类型的线管：冷弯管和PVC管。冷弯管可以弯曲而不会断裂。这是布线的最佳选择。由于其拐角是弯曲的，因此可以在不打开墙壁的情况下随时更换电线。

四、弯头：弯管应使用弯头工具，弧度应为管子直径的10倍，这样穿线或松脱都可以平滑。

五、水电安装图之接线时应注意

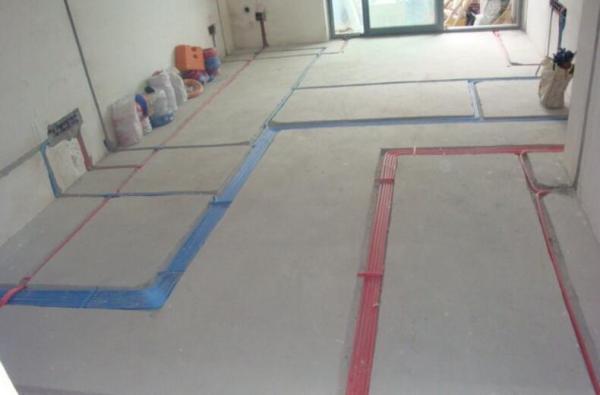

1.如果有线管道在地面上，应立即对其进行保护，以防止踩踏并影响以后的维护。

2.如果需要连接管线，则应粘接接头，接头和管道。

3.当接线长度超过15米或中间有3个弯曲时，应在中间安装接线盒，因为导线移除时导线太长或弯曲，导线无法穿过导线管。

4.强电和弱电不能在同一个电子管中佩戴。

5.内导体的总横截面积小于保护管横截面积的40%。例如，20个管中最多有四个2.5平方的线。

6.开关面向面板的插座，应位于线路开关插座面向面板的零线右侧的左侧，应位于线路右侧的线路左侧。

7.在您家的装修过程中，如果确定、中性线、地线的颜色，则颜色不能随时混合。

水电安装图讲解

在家庭装修中，水管最好到顶部，因为水管安装在地面上，能够承受瓷砖和人的压力，并且存在水管开裂的危险。此外，顶部的优点是检修方便。

水管开槽的深度很精细。埋在冷水后的灰层超过1厘米，埋在热水后的灰层超过1.5厘米。

冷热水管应遵循左侧热水右侧的冷水原则。

铺设水管后，应使用管夹固定水管。冷水管卡之间的距离不超过60厘米，热水管卡间距不超过25厘米。

压力测试是检查安装的水管是否有渗水或漏水。只有在压力测试后才能安全地密封密封。一般墙面防水剂应刷到30厘米的高度。地面应该一直刷到，你必须等待第一次干燥才能刷第二次。在角落位置，你需要刷1-2次以上。在水管周围刷1-2次。

防水完成后，不要认为没有什么不妥，还要“打开刹车并放水”来测试水。试水24小时。看看墙周围是否有渗水。

水电安装图怎么看

1.在查看水电安装图之前，您需要阅读设计手册并按照上述相关标准查看图纸，以便了解整体规划。

2.查看图纸中的设施结构。按顺序标记图纸上墙列的、层上的每个代码，然后计算与图纸大小的比例关系。

3.施工现场计划的综合视图、透视图和剖面图，与现场设置相比，图纸上清楚地标出了发生三维变化的地方。通过这种方式，可以理解在图纸上难以理解的一半以上的事物。

4.最后，检查并接受，并在图纸上标明施工的缺点。通过这种方式，我们可以更容易地了解水电施工图纸。

以上就是由家空间小编为大家带来的关于水电安装图的说明以及水电安装图怎么看的介绍，感谢您的阅读，想要了解更多的家装资讯，就请继续关注我们的家空间网。
