水路改造与电路改造统称水电改造，电路改造比起水路改造更为复杂一些，电路改造关系到以后家居电路使用是否方便，所以不能轻视。那么电路改造如何施工？下面家空间装修网小编将为大家带来电路改造施工工艺，希望能够为大家提供到帮助。

电路改造如何施工？

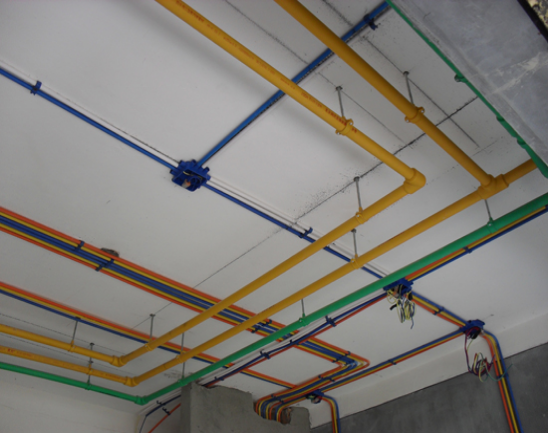

电路改造施工工艺1、开槽配管及定位

(1)墙身、地面开线槽之前用墨盒弹线，以便定位。管面与墙面应留15mm左右粉灰层，以防止墙面开裂。

(2)未经允许不许随意破坏、更改公共电气设施，如避雷地线、保护接地等。

(3)电源线管暗埋时，应考虑与弱电管线等保持500mm以上距离，电线管与热水管、煤气管之间的平行距离不小于300mm。

(4)墙面线管走向尽可能减少转弯，并且要避开壁镜，家具等物的安装位置，防止被电锤、钉子损伤。

(5)如无特殊要求，在同一套房内，开关离地1200-1500mm之间，距门边150-200mm处，插座离地300mm左右，插座开关各在同一水平线上，高度差小于8mm，并列安装时高度差小于1mm，并且不被推拉门、家具等物遮挡。

(6)各种强弱电插座接口宁多勿缺，床头两侧应设置电源插座及一个电话插座，电脑桌附近，客厅电视柜背景墙上都应设置三个以上的电源插座，并设置相应的电视、电话、多媒体、宽带网等插座。

(7)音响、电视、电话、多媒体、宽带网等弱电线路的铺设方法及要求与电源线的铺设方法相同，其插座或线盒与电源插座并列安装，但强弱电线路不允许共用一套管。

(8)所有入墙电线采用16以上的PVC阻燃管埋设，导线占管径40%空间，与盒底连接使用专用接口件。

(9)使用导线管时，电源线管从地面穿出应做合理的转弯半径，特别注意在地面下必须使用套管并加胶连接紧密，地面没有封闭之前，必须保护好PVC管套，不允许有破裂损伤;铺地板砖时PVC套管应被水泥沙浆完全覆盖。

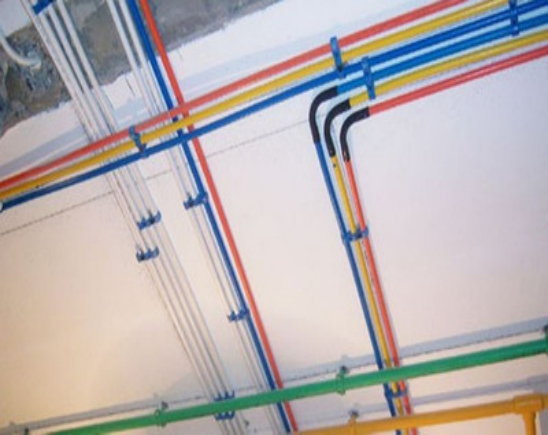

电路改造施工工艺2、电气安装

(1)配线时，相线与零线的颜色应不同;同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)宜用黄绿双色线。

(2)线管穿线之前应将直接头打上PVC胶水，以免进水。电源线穿管时，应将导线取直再穿管，不可中途拔、拉管接头;弱电线中穿线时用力时不可过猛，以免导线断心。

(3)电源分支接头应接在插座盒、开关盒、灯头盒内，每个接头接线不宜超过两根，线在盒内应有适当的余量。

(4)音响线出入墙面应做底盒。多芯电话线的接头处，护套管口用胶带包扎紧，以免电话线受潮，发生串音等故障。

(5)电视天线接线必须采用分支器并留检查口。

(6)管中电源线不可有接头、不可将电源线裸露在吊顶上或直接抹入墙中，以保证电源线可以拉动或更换。

(7)导线连接坚固，接头不受拉力，包扎严密，采用螺钉(螺帽)连接时，电线无绝缘距离不大于3mm，铜线间连接应用压接或绞接法，绞接长度不小于5圈，裸露电线必须先用防水胶带包扎后再黑胶布，无绝缘层破损等缺陷经检验认可。

(8)穿管的电线、讯号线、电话线等都进行检测，以确认是否线间短路、对地短路、断线等，确认无误后再进行埋线管。

(9)单相两孔插座的接线，面对插座左零右相，单相三孔，正上方为地线，插座接地单独敷设，不得与工作零线混同。所有单相插座应该“左零右相，接地在上”。

(10)插座、开关安装要牢固，四周无缝隙，厨房、卫生间内及室内及室外安装的开关应采用带防溅盒的开关。

(11)空调供电用16A三孔插座，高度在1500mm以下的所有插座应安装具有保护挡板的插座，以免儿童触摸，卫生间宜作局部等电位连接端子，插座采用防水防溅型,并远离水源。照明开关应设在门外，镜前灯、浴霸宜选用防水开关设在卫生间内。

(12)为生活舒适方便，卧室应采用双控开关，厨房电源插座应并列设置开关，控制电源通断。

(13)插座、开关、面板固定时，应用配套的螺钉，不得使用木螺钉或石膏板螺丝代替，以免损坏底盒，开关安装方向一致。

(14)配电箱应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。配电箱内的电线排列要整齐，插座照明各路开关要分清，压接配件齐全，压接导线的回转方向要正确，断路器接线牢固，在断路器接线端子上不得将不同线径的导线在同一端压接，配电箱分路要平衡，要标明各个回路。

(15)竣工后，提交一份标准详细的电路布置图。

电路改造施工工艺3、电气检测

(1)所有接线完毕后，必须对配电箱、插座、开关进行线路检查测试。

(2)弱电需采用短路一端，在另一端测量通断的方法检测。

(3)所有电气完工后进行通电检测，漏电开关动作正常，插座开关试电良好。

以上就是小编为您带来的电路改造如何施工？电路改造施工工艺的全部内容，相信大家在阅读完本文后对于电路改造有了基本的认识，如果您还想了解更多装修咨询，请点击进入装修知识频道！
