什么是钢化玻璃自爆问题？钢化玻璃在无直接机械外力作用下发生的自动性炸裂叫做钢化玻璃的自爆，根据行业经验，普通钢化玻璃的自爆率在1~3‰左右。那么钢化玻璃为何会自爆？下面家空间装修网小编将为大家带来钢化玻璃自爆解决方法，希望能够为大家提供到帮助。

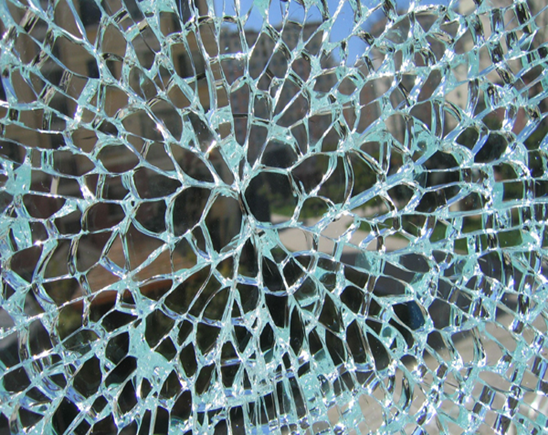

钢化玻璃为何会自爆？

1、玻璃质量缺陷的影响

(1)玻璃中有结石、杂质，气泡：玻璃中有杂质是钢化玻璃的薄弱点，也是应力集中处。特别是结石若处在钢化玻璃的张应力区是导致炸裂的重要因素。结石存在于玻璃中，与玻璃体有着不同的膨胀系数。玻璃钢化后结石周围裂纹区域的应力集中成倍地增加。当结石膨胀系数小于玻璃，结石周围的切向应力处于受拉状态。伴随结石而存在的裂纹扩展极易发生。

(2)玻璃中含有硫化镍结晶物。硫化镍夹杂物一般以结晶的小球体存在，直径在0.1—2㎜。外表呈金属状，这些杂夹物是Ni3S2，Ni7S6和Ni—XS，其中X=0—0。07。只有Ni1—XS相是造成钢化玻璃自发炸碎的主要原因。

(3)玻璃表面因加工过程或操作不当造成有划痕、炸口、深爆边等缺陷，易造成应力集中或导致钢化玻璃自爆。

2、钢化玻璃中应力分布不均匀、偏移

玻璃在加热或冷却时沿玻璃厚度方向产生的温度梯度不均匀、不对称。使钢化制品有自爆的趋向，有的在激冷时就产生“风爆”。如果张应力区偏移到制品的某一边或者偏移到表面则钢化玻璃形成自爆。

3、钢化玻的璃钢化程度过高

钢化程度的影响，实验证明，当钢化程度提高到1级/cm时自爆数达20%~25%。由此可见应力越大钢化程度越高，自爆量也越大。

钢化玻璃自爆解决方法：

1、降低应力值

钢化玻璃中应力的分布是钢化玻璃的两个表面为压应力，板芯层处于张应力，在玻璃厚度上应力分布类似抛物线。玻璃厚度的中央是抛物线的顶点，即张应力最大处；两侧接近玻璃两表面处是压应力；零应力面大约位于厚度的1/3处。通过分析钢化急冷的物理过程，可知钢化玻璃表面张力和内部的最大张应力在数值上有粗略的比例关系，即张应力是压应力的1/2～1/3。国内厂家一般将钢化玻璃表面张力设定在100MPa左右，实际情况可能更高一些。钢化玻璃自身的张应力约为32MPa～46MPa，玻璃的抗张强度是59MPa～62MPa，只要硫化镍膨胀产生的张力在30MPa，则足以引发自爆。若降低其表面应力，相应地会降低钢化玻璃本身自有的张应力，从而有助于减少自爆的发生。

2、应力均匀

钢化玻璃的应力不均，会明显增大自爆率，已经到了不容忽视的程度。应力不均引发的自爆有时表现得非常集中，特别是弯钢化玻璃的某具体批次的自爆率会达到令人震惊的严重程度，且可能连续发生自爆。其原因主要是局部应力不均和张力层在厚度方向的偏移，玻璃原片自身质量也有一定的影响。应力不均会大幅降低玻璃的强度，在一定程度上相当于提高了内部的张应力，从而自爆率提高了。如果能使钢化玻璃的应力均匀分布，则可有效降低自爆率。

3、热浸处理

热浸处理又称均质处理，俗称“引爆”。热浸处理是将钢化玻璃加热到290℃±10℃，并保温一定时间，促使硫化镍在钢化玻璃中快速完成晶相转变，让原本使用后才可能自爆的钢化玻璃人为地提前破碎在工厂的热浸炉中，从而减少安装后使用中的钢化玻璃自爆。该方法一般用热风作为加热的介质，国外称作“Heat Soak Test”，简称HST，直译为热浸处理。

尽管热浸处理不能保证绝对不发生自爆，但确实降低了自爆的发生，实实在在地解决了困扰工程各方的自爆问题。所以热浸是世界上一致认可的彻底解决自爆问题的最有效方法。

以上就是小编为您带来的 钢化玻璃为何会自爆？钢化玻璃自爆解决方法 的全部内容，相信大家在阅读完本文后对于钢化玻璃自爆解决方法有了基本的认识，如果您还想了解更多装修咨询，请点击进入装修知识频道！

更多相关精彩阅读:

什么是钢化玻璃？钢化玻璃有哪些优缺点？

钢化玻璃价格是多少？钢化玻璃规格有哪些？

如何挑选钢化玻璃？钢化玻璃选购要点

新型玻璃有哪些？新型玻璃的种类介绍
