换热器作为传热设备被广泛用于锅炉暖通领域，随着节能技术的飞速发展，换热器的种类越来越多。型号也随之增多，那每个换热器型号又代表什么意思呢？下面为你做介绍。

换热器型号含义

1、前端管箱形式：

A：平盖管箱;

B：封头管箱;

C：用于可拆管束与管板制成一体的管箱;

N：与管板制成一体的固定管板管箱;

D：特殊高压管箱;

2、壳体形式：

E：单程壳体;

F：具有纵向隔板的双程壳体;

G：分流;

H：双分流;

I：U形管式换热器;

J：无隔板分流(或冷凝器壳体);

K：斧式重沸器;

O：外导流;

3、后端结构型式：

L：与A相似的固定管板结构;

M：与B相似的固定管板结构;

N：与C相似的固定管板结构;

P：填料函式浮头;

S：钩圈式浮头;

T：可抽式浮头;

U：U形管式;

W：带套管填料函式浮头;

4、管壳式换热器型号及标记

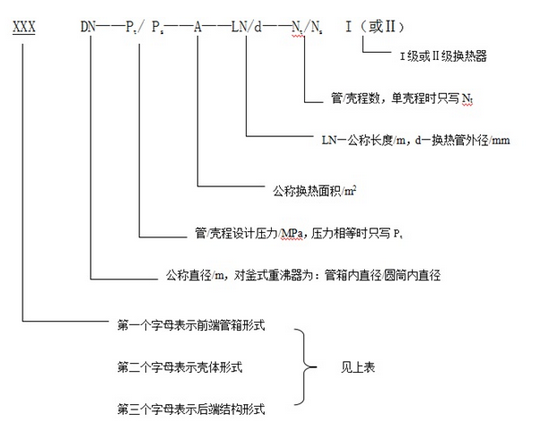

管壳式换热器分为Ⅰ级和Ⅱ级。Ⅰ级换热器采用较高级冷拔换热管，适用于无相变传热和易产生振动的场合;Ⅱ级换热器采用普通级冷拔换热管，适用于重沸、冷凝传热和无振动的一般场合。换热器的型号按如下方式表示。

换热器类型标记示例：平盖管箱，公称直径500mm，管程和壳程设计压力均为1.6MPa，公称换热面积54m2，较高级冷拔换热管，外径25mm、管长6m，4管程单壳程的浮头式换热器，标记为：

AES 500 —1.6—54—6/25——4 I

封头直径，公称直径700mm，管程设计压力2.5MPa。壳程设计压力1.6MPa,公称换热面积200m2，较高级冷拔换热管，外径25mm、管长9m，4管程单壳程的固定管板式换热器，标记为：

BEMB 700—2.5/1.6—200—9/25—4 I

管堵材料的硬度应不超过管子材料的硬度，堵死的管子总数不得超过该管程总管数的10%。

以上介绍的换热器型号各部分代表含义及示例说明，你现在能看得懂换热器型号了吗？更多请关注家空间装修网。

更多相关阅读：

菜鸟不可不知的电路改造注意事项

如何设计水电改造图？水电改造图怎么看？

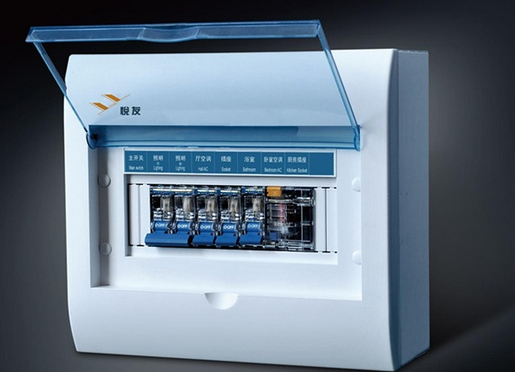

家庭配电箱如何安装？家庭配电箱接线图
