太阳能热水器的安装一般都是由专业人员进行的，但是现在的专业人员素质参差不齐，有些工人做工质量并不好，所以业主也可以提前了解一些太阳能热水器安装图的知识，这样可以保证施工质量，接下来，就跟小编一起来了解一下太阳能热水器安装图以及太阳能热水器安装注意事项。

一、太阳能热水器安装图之安装步骤

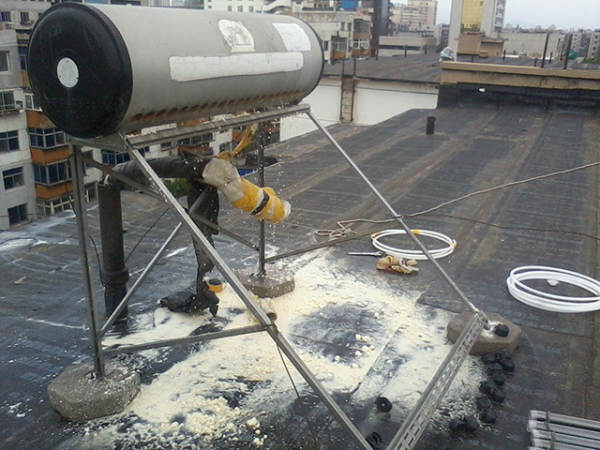

1、太阳能热水器应安装在无遮阳的地方，主体朝阳(正南或偏西10度左右)，并固定牢固以免恶劣强风天气刮倒热水器;

2、太阳能热水器主体组装的顺序：先组装支撑架，后安装保温水箱，再安装真空集热管，最后安装漫反射板(反光栅);

3、安装真空集热管时，先将尾托卡入尾托板，然后在真空集热管环形口外壁涂上一些洗洁精之类润滑剂，套上防尘圈然后将真空管轴线与水箱真空管孔轴对准，慢慢地旋进水箱内，再小心地旋着拉回尾座上。热水器安装时应注意先安装保温水桶最外侧的两根真空集热管，调整好真空管与水箱孔四周间隙使之均匀，然后安装其余的真空管;

4、热水器主体组装完成后，即可进行管道安装。保温水箱两侧盖上有五个孔，可根据实际需要灵活选择安装方式，但无论哪种安装方式，都必须妥善安装好通气管，上通气，下溢流，以免因通气不畅而胀坏或抽瘪水箱;

5、严禁真空集热管无水空晒后突然注入冷水，以防真空集热管在高温下突然进冷水而爆裂。如果在烈日下进行热水器安装，可用遮阳物遮阴或将真空集热管注满水，全部安装完毕后马上上水。建议上水时间在夜间或早晨温度不太高时;

6、为了保证热水器在寒冷的冬天也能正常使用，建议上下水管路采用保温或排空措施，以防管路冻结冻裂而影响使用;

二、太阳能热水器安装注意事项

1、冬季由于温度低，太阳能日照短，在安装太阳能热水器时，因将室外管路和排气溢流管先套上橡塑保温管，再用较厚的聚苯乙烯材料保温，以免因水冻结，而导致冷热水上下不畅，甚至有可能损坏太阳能热水器水箱。

2、如管路不走烟道，走楼外侧，因将管路固定在楼体侧壁，以保证安全美观，在热太阳能热水器水角处链接管件时，因用扳手或管钳夹住水嘴，然后再链接其他管件。

3、关注天气情况，特别是温度情况，在温度不太低的情况下，当天晚上用水后，如水箱内还有热水，因立即上水;如果当时温度比较低，应第二天上水;如果第二天，天气不好，阴雨天或者雨雪天，应根据自家用水情况，上水，尽量不要上满水。

以上就是家空间小编为大家介绍的太阳能热水器安装图以及太阳能热水器安装注意事项，太阳能热水器可以不使用电就用到热水，所以受到很多业主的欢迎，为了使用方便，安装时就要注意施工质量，想要了解更多的家装资讯，就请继续关注家空间网。
