在房屋电路装修的时候，应该使用木螺丝将漏电开关安装在电表板上，然后将接线端的保护罩卸下，把电源进线与漏电开关外壳标有“电源”的接头连接在一起，出线则与标有负载的接头连接在一起，千万不能出现倒接的情况，连接后再将接线端保护罩安装回去即可。下面家空间的小编就带领大家一起去了解一下漏电开关接线图吧!

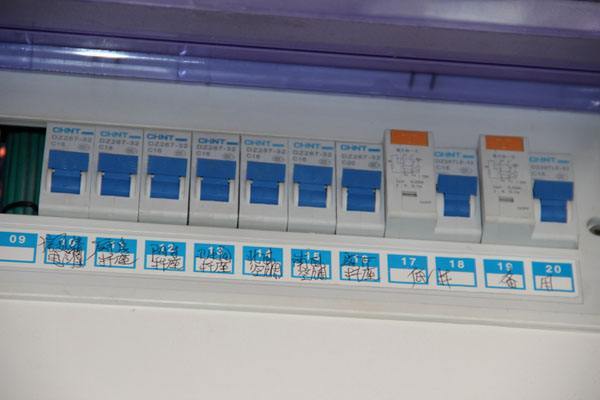

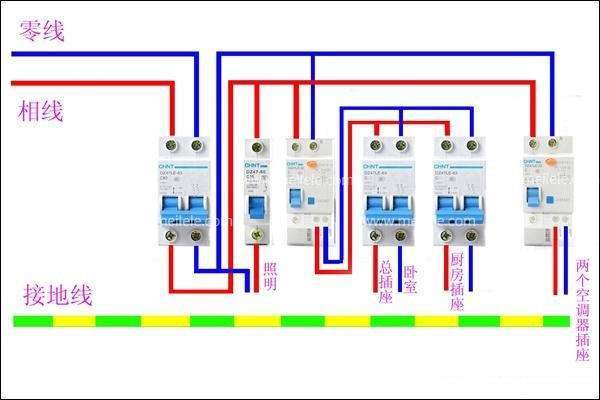

漏电开关接线图

漏电开关接线图1

1p也就是人们常说的单相单线，这种开关只能保护一根火线，所以只需要和火线连接，一般况下其适用于照明或小功率电器。

漏电开关接线图2

2p用于一火线，一零线的接法，一般情况下用于220v左右的电器。它们的接线方式记住左零右火的习惯即可。

漏电开关接线图3

3p，4p顾名思义就是用于三根火线380v左右接线和三火一零，用作380v电器和总开关。而漏电保护器又称漏电空气开关，它的接法如下。顾名思义就是用于三根火线380v左右接线和三火一零，用作380v电器和总开关。而漏电保护器又称漏电空气开关，它的接法如下。

漏电开关接线图4

接线方法，如果要安装室内电路，使用火线(红色)，零线(蓝色)和地线(花色)，那么就应该先正面安装开关，下端为出线，上端为进线，而地线则不用进开关。

选择空气开关的注意事项

1、空气开关作用是非常大的很方便于我们的生活，但我们在选购时要注意一些问题。比如选购空气开关时，最简单的方法是看它的分量，一般情况下比较优质的空气开关它的外壳是阻燃的PC材料，里面是纯铜线，而且里面的圈数越多它的质量就越重。

2、.空气开关里面灭弧罩也很重要，它的作用是灭掉电路发生短路或过载时产生的电弧，如果灭弧罩的质量不过关的话，那么就不能顺利灭弧从而很容易引起火灾。其次国际标准的灭弧罩是由九个铁片组合而成的。

3、在选购时要看空气开关的表面是否有PICC中保质量认证、CCC认证等中的保质量认证。

4、一定要选择正规厂家生产的空气开关，首先观察它的工艺，同时可以摇晃一下看里面是否有响声，此外还要注意它的外表是否有仿伪标志。

5、空气开关里面的铜线圈的圈数越多越好，因为线圈会产生电磁感应的，如果空气开关在使用中发生短路或是过载时，那么它的感应线圈就会拉动脱扣器，从而使它离合。

以上就是对于漏电开关接线图详解以及选择空气开关的注意事项 的内容的介绍，大家可以了解下。想要了解更多精彩家装资讯，请继续关注家空间网。
